전장/제어의 체크사항

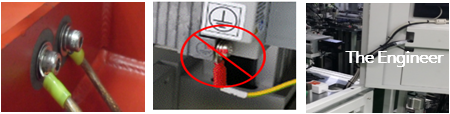

1. Earth Bolt 체결력

※ 볼트Size와 재질(하이텐션, 보통강, 니켈등)을

고려한 표준Torque적용 Bolt체결력 확인.

※ Door/Cover에 Earth설치가 되어야 함

① Hinge사용 Door는 GND선 연결

(전원Source가 있는경우)

※ I-Mark 표시가 되어야함.

※ 1개의 Earth선에 1개의 BOLT가

체결되어야 함.

2. Earth Bolt Type

※ Spring, Flat(Plate) Washer 적용

/ I-Mark 표기 함.

① 접지체결순서는 Terminal단자모재쪽

Plate와셔, Spring와셔, Bolt체결.

② Spring Wather나 Thrust Washer

(별와셔) 사용.

※ Bus Bar의 재질은 Copper 재질로

해야 하며, Nickel Coating Type도 무방.

※ 접지저항 측정에 대한 측정날짜와

측정치를 표기.

① 접지력을 향상하기 위해서는

설비면 도장을제거 해야 함.

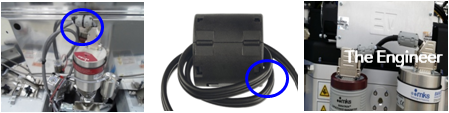

3. Noise Filter (Ferrite Core) 장착

※ 전원선 or 신호선 등에 Noise Filter

장착시 연결부(인입부)

50mm 이내 설치(간섭이 없어야 함)하고

고정형을 사용.

① 설치후 Noise 값 측정

② 구동부 간섭발생부분은 100mm이내 설치

③ 설치시 한바퀴 감는게 효과 좋음

④ Noise Filter는 입력과 출력배선을

100㎜이상 분리.

⑤ Noise Filter의 입/출력배선은 Twist처리

4. 케이블 곡률반경 (Cable Bend Radius)

※ 기계, 전기적특성을 변형시키지않고

구부릴 수 있는 한계반경은

지름의 6배원이상으로 설치.

① 광케이블의 경우 20배이상

5. Cable 고정도

※ Cable이 과도하게 눌리지 않도록 고정함

① Data 송수신영향, 과부하로 합선,

누전사고, Cable끊어짐 우려.

② 고온, 내압이 요구되는 Cable은 난연성재질

파란색의 Cable Tie사용.

③ 케이블타이 끝단 단면은 위험방지를 위해

수평/돌출부분 없이 자름.

④ 위험상태가 예상되는 부위는 반드시

Cable이 움직이지 않도록 고정.

(회전, 고온, 이송구간, 접촉금지도전체에

접촉/간섭 우려부분)

⑤ 커넥터로 접속시 공중에 유동없도록

기구적고정(Bracket, Mount등)
